SNIG réalise des équipements industriels critiques pour la chimie, la pétrochimie et le nucléaire. Découvrez notre projet de réacteur à lit fluidisé de 30 mètres de haut, en Monel 400, avec alimentation par vis sans fin à 600°C et protections biologiques en plomb. Etude, fabrication et installation sur mesure.
Qu’est-ce qu’un réacteur à lit fluidisé ?
Le réacteur à lit fluidisé permet de mettre en suspension fine des particules solides par un courant de gaz. Il est utilisé pour des réactions thermochimiques, des séchages ou des traitements de poudres. Sa conception exige une parfaite maîtrise des matériaux, des hautes températures et des flux gazeux.
SNIG intervient de l’étude 3D jusqu’à l’installation, en passant par la fabrication d’équipements CODAP et le renforcement de structures existantes.

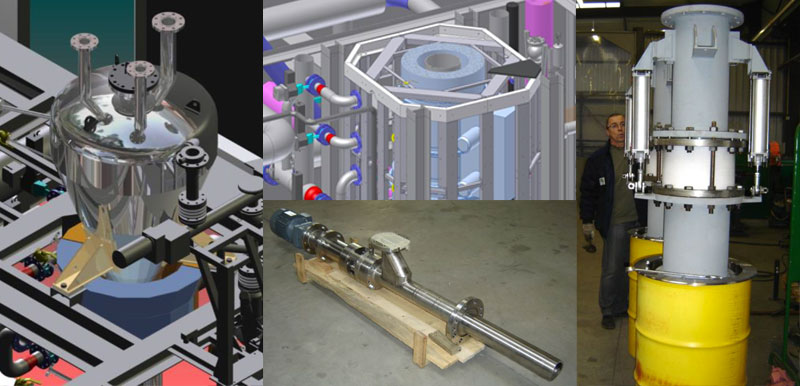

Description du projet : réacteur Monel 400 – hauteur 30 m
Notre client avait besoin d’un réacteur à lit fluidisé pour l’alimentation en UF4 (tétrafluorure d’uranium) avec des contraintes sévères : corrosion, haute température (600°C), radioactivité. SNIG a livré une solution complète :
- Hauteur de l’installation : 30 mètres
- Réacteur : en Monel 400 (CODAP ep12) – alliage résistant à la corrosion acide et à la chaleur
- Dépoussiéreur intégré pour filtrer les gaz en sortie
- Trémies et ballons de process
- Ventilateur adapté au débit du lit fluidisé
- Système de pesage‑dosage de la poudre pour une alimentation précise
- Alimentation UF4 par vis sans fin à 600°C – conçue pour les hautes températures
- Enfutage avec pesage des résidus – gestion des déchets sous contrainte radiologique
- Double enveloppe lit d’air chaud – maintien thermique et sécurité
- Protections biologiques en plomb – blindage contre les rayonnements
Étendue de notre prestation SNIG
Nous avons pris en charge l’intégralité du projet, de la conception à la mise en service :
- Étude 3D dans un environnement existant – intégration du réacteur de 30 m dans un bâtiment contraint
- Étude du système de pesage/dosage – capteurs, trémies, automatismes
- Étude de la vis sans fin d’introduction d’UF4 – résistance thermique, étanchéité, fiabilité
- Fabrication des équipements – atelier SNIG, contrôles non destructifs, certification CODAP
- Modification et renforcement de la charpente – reprise des charges lourdes et dynamiques
- Installation complète – levage, assemblage, raccordements fluides et électriques, essais
Pourquoi choisir SNIG pour votre réacteur à lit fluidisé ?
- Matériaux spéciaux : Monel 400, Inconel, aciers inoxydables, protections plomb
- Compétences CODAP : conception, fabrication et marquage CE sous pression
- Haute température : vis sans fin, double enveloppe, isolation jusqu’à 600°C
- Environnements sensibles : nucléaire, chimie agressive, ATEX
- Ingénierie 3D sur site existant : nous nous adaptons à votre outil de production
