Grâce à notre bureau d’études équipé des logiciels Autodesk et à des méthodes avancées, nous vous livrons des plans d’exécution précis, conformes aux normes et aux contraintes de votre site.
Nos dessinateurs-projeteurs utilisent la suite Autodesk pour réaliser vos documents d’exécution :

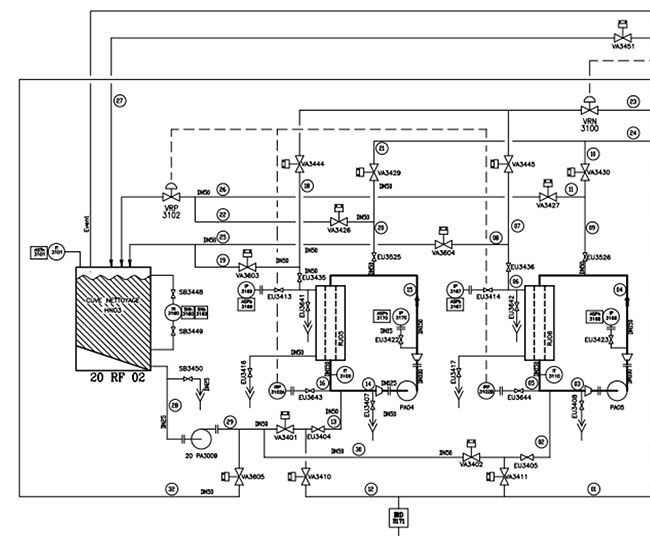

AutoCAD : plans d’implantation 2D, schémas de procédé P&ID, plans d’ensemble et de détail

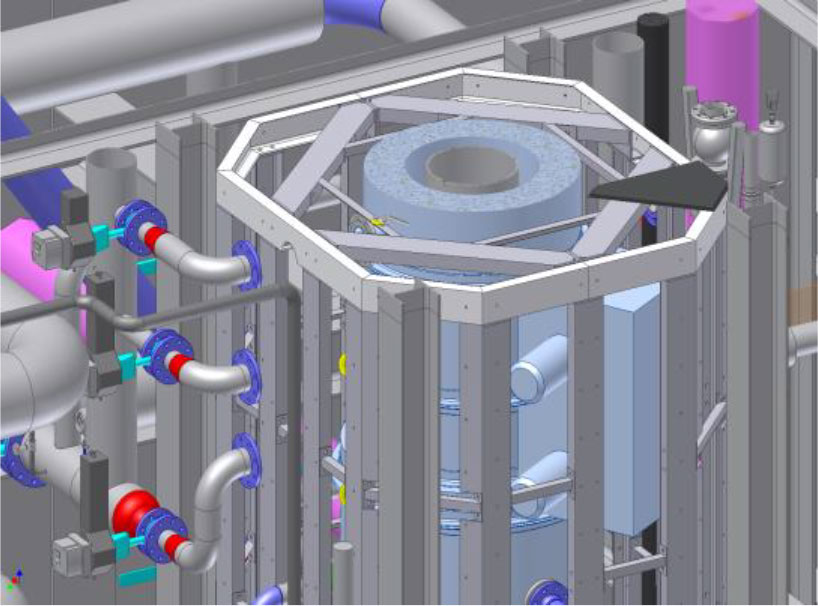

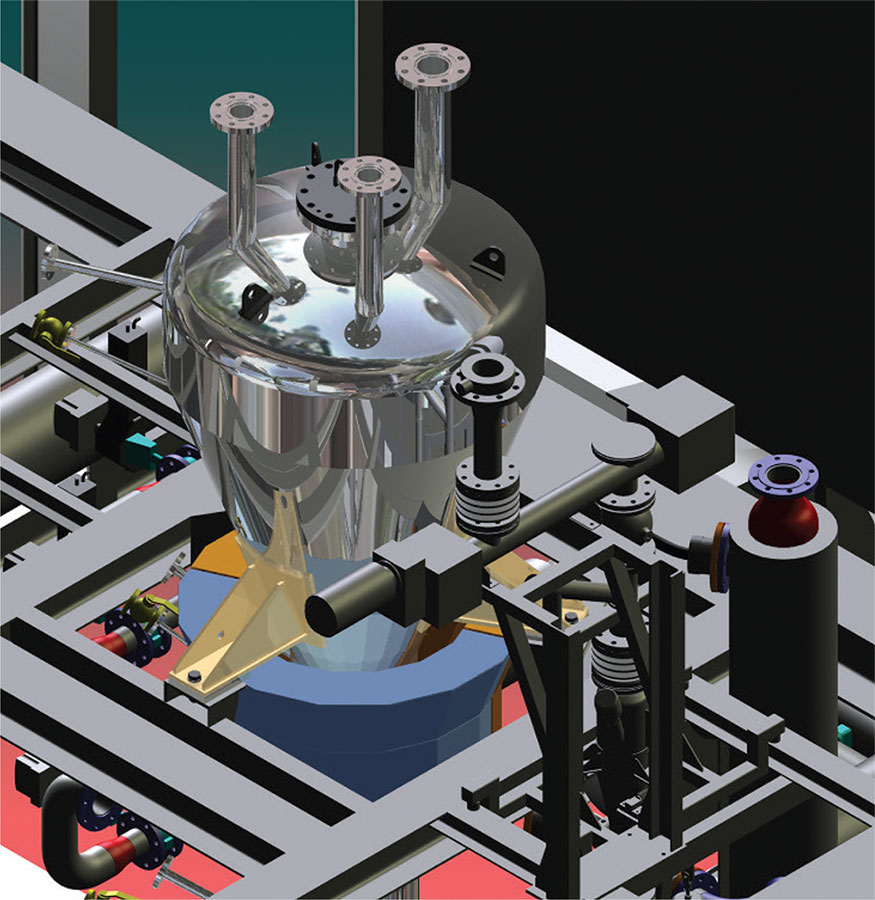

Inventor 3D : modélisation paramétrique de tuyauteries, équipements chaudronnés, skids et structures mécano-soudées

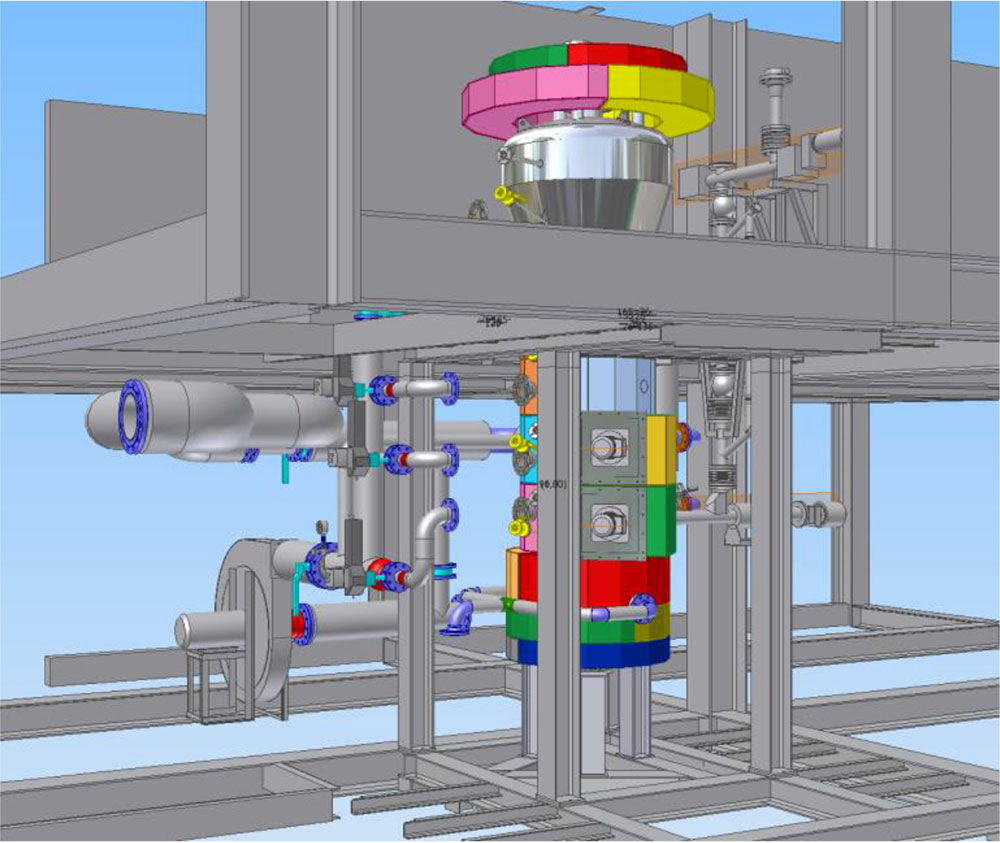

La maquette numérique 3D permet de détecter les collisions, d’optimiser les cheminements et de générer automatiquement les plans isométriques.
Nous réalisons les documents indispensables à la fabrication et au montage :

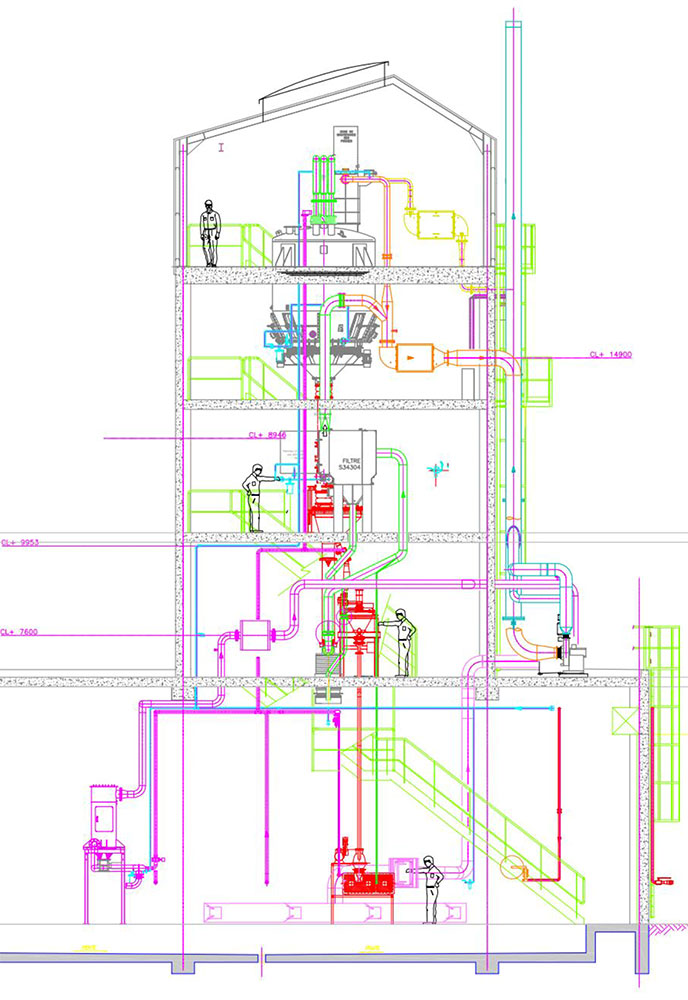

Études d’implantation : disposition des équipements, des réseaux de tuyauterie, des supports et passerelles, en respectant les contraintes d’accès, de maintenance et de sécurité

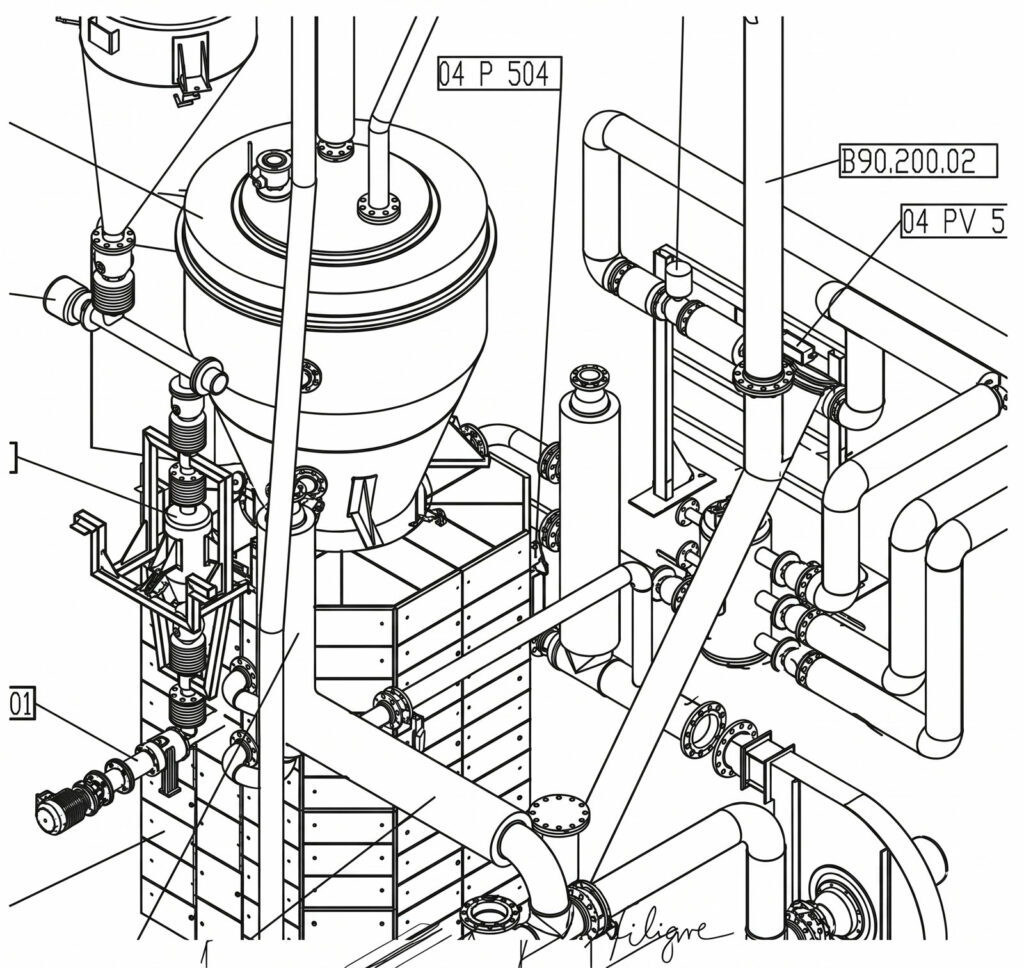

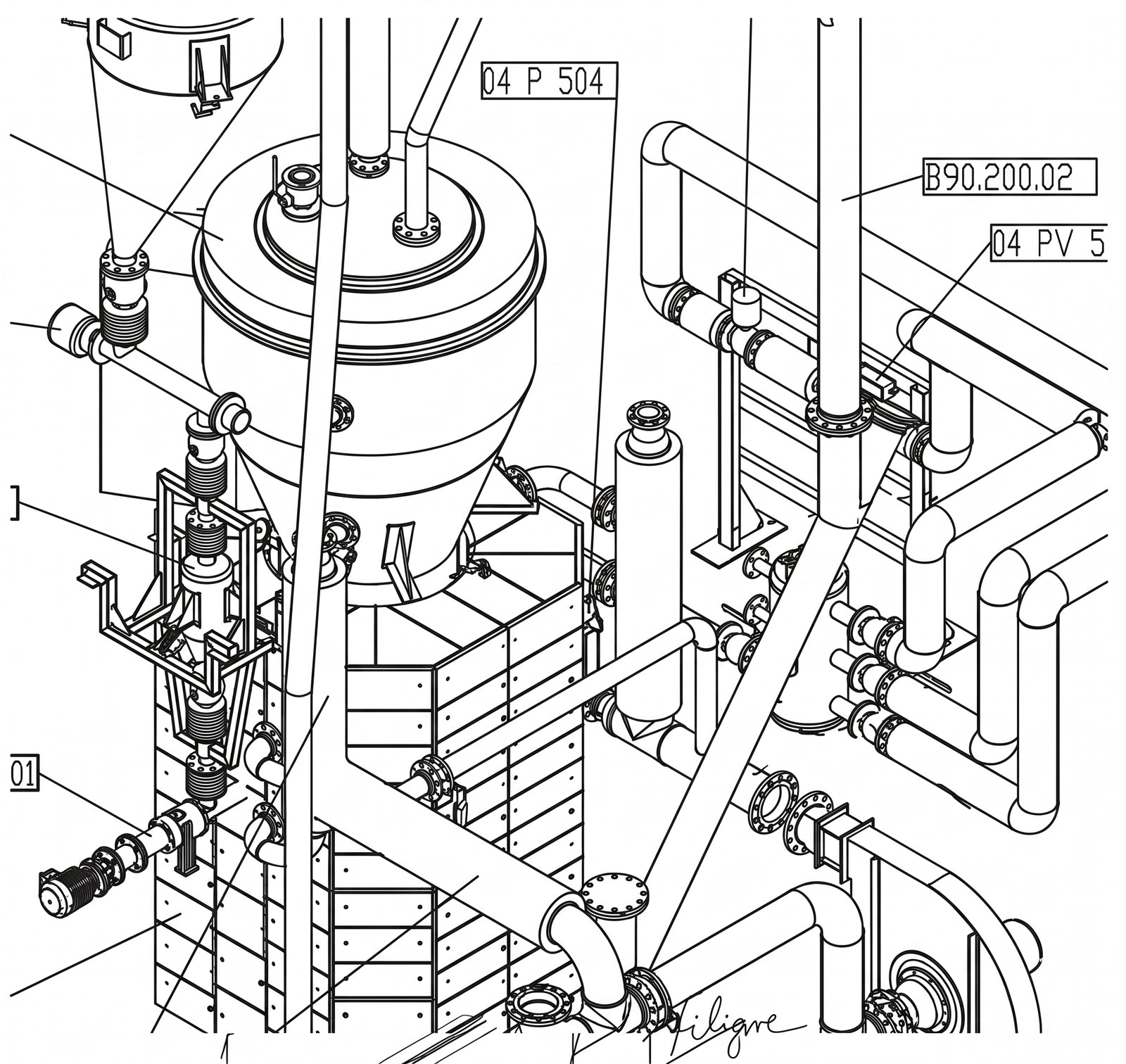

Plans isométriques : vues en 3D cotées de chaque ligne de tuyauterie, avec numérotation des soudures, liste des composants (brides, coudes, vannes) et nomenclature
Ces documents servent de base à la traçabilité et à la préfabrication en atelier.

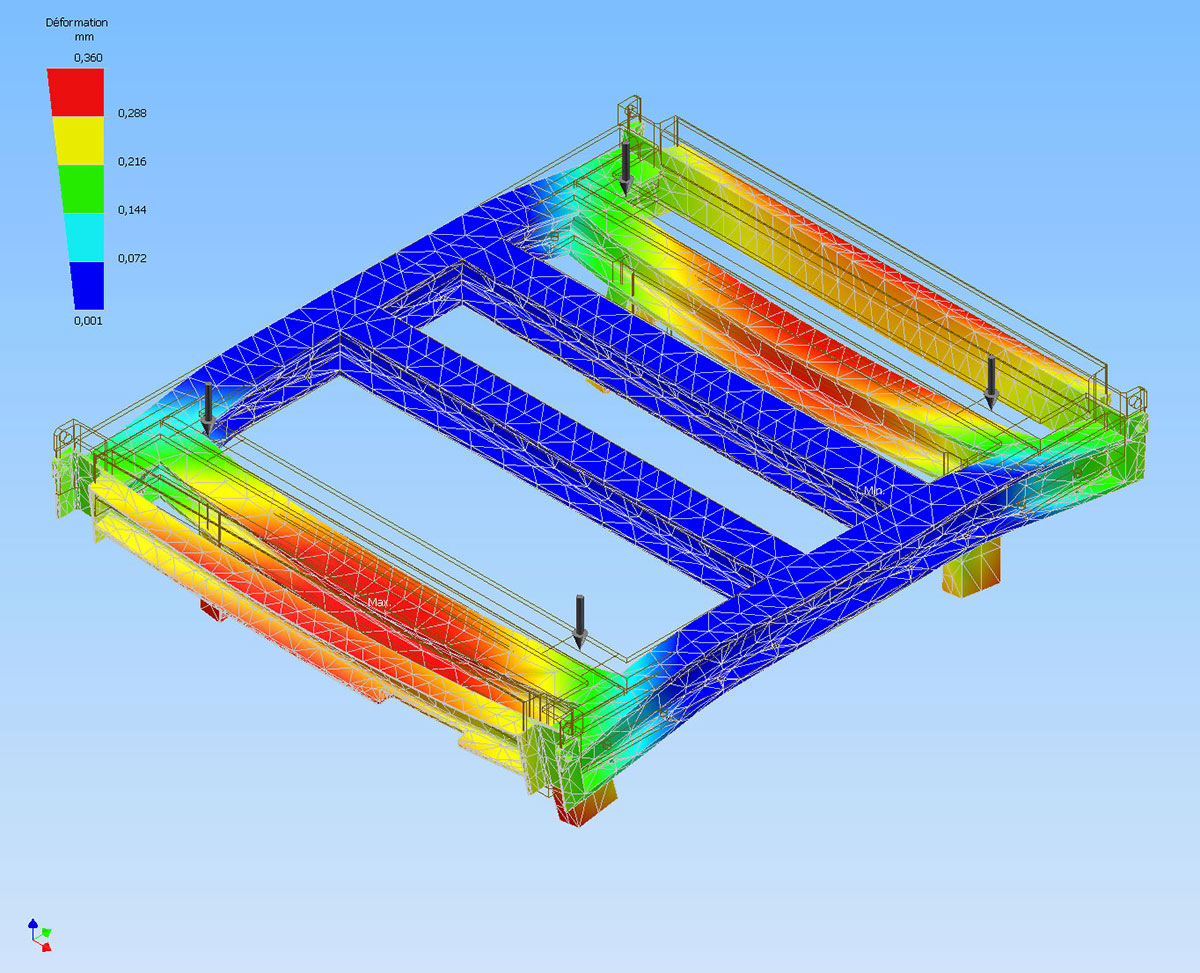

Nos ingénieurs garantissent la tenue mécanique de vos équipements et tuyauteries :
Résistance à la pression : calcul d’épaisseur des tubes et récipients selon NF EN 13480 (tuyauteries) ou NF EN 13445 (appareils à pression)
Flexibilité : analyse des contraintes thermiques, des efforts sur les points fixes et des déplacements (logiciel de calcul type CAESAR II ou équivalent)
Séisme : prise en compte de la zone sismique, spectre de réponse, vérification des ancrages et des supports
Neige et vent : charges climatiques sur structures externes (échafaudages, passerelles, réservoirs aériens)
Pour les projets de modification ou d’extension sur site existant, nous réalisons des relevés par scanner laser 3D (LiDAR). Cette technologie permet :
Un nuage de points millimétrique des structures, tuyauteries et obstacles
La modélisation BIM ou Inventor à partir du réel, sans erreur de cote
La détection des interférences avant fabrication
Un gain de temps et une suppression des allers-retours sur site
Les relevés sont ensuite intégrés à la maquette numérique pour une conception fidèle au terrain.
Confiez vos études de réalisation à SNIG : nous combinons la puissance de l’Autodesk, l’expertise en calcul mécanique et la précision du scanner 3D pour des projets sans erreur, de la conception à la mise en service.
